放电加工2

械械械 · 发表于 2010-3-1 22:34

　ＮＨＫスペシャル新シリーズ“新・電子立国”第７回「産業マシーン」（９６年４月２８Ｈ放送）で放映された
放電加工機の実験？が忘れられません。といっても内容はほとんど憶えていません。
たしか　人間サーボといって　ボール盤のようなもので電極を動かしていたようです。
　この実験を　平面研削盤でやってみました。　　　　　　　　　　　　　　　　　　　　　　　　　２００２/１２/１

砥石カバーの横の穴に電極取り付け

灯油タンクの中に永磁チャックとワークをいれて
加工中。ダイヤルゲージを見ながら電極を上下。

４８Vの電源、充電用コンデンサ６８００μF
抵抗代わりの２００W電球

放電中の火花が見えますかね？
灯油がすぐ濁りました

ショートすると点灯

１箇所３分間ぐらいかかっています。

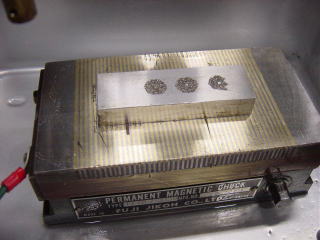

放電跡がかなり荒れています。
コンデンサー容量が大きすぎて放電時間が
長すぎるようです。
今度コンデンサを換えてみます。

前回放電跡が荒すぎたので、コンデンサー容量が１００μFのものに換えて再度実験してみました。

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　１２/９
加工後の９ｍｍぐらいの黄銅電極
表面が粗く消耗しています。
深さ　０、７５　加工時間約３０分　　　
