公私合营的床

哈色勃莱德 · 发表于 2006-6-23 01:54

搞到一台公私合营的床，余甚是喜欢，不惜花重米请回，置于工作室（工作室离家有一段距离）。

总共17个挂轮里面，仅缺30齿、35齿这两个。此外仅缺三爪卡盘和顶针，其他配件齐全。

但是此床历史久远，且长期搁置不用，久经风霜，全身污垢颇多。但喜得油垢不少，才未造成大面积锈蚀状况，仅有少量锈迹。

都是大图，请点击察看

拿回工作室后，放置了一段时间。今天决定大修并付诸行动，上午把床拆散了，可惜忘了带相机，没有纪录。整个车床几乎全部被我拆散，除了床头箱。由于放置时间过于长久，床头箱上的销钉牢牢卡住，无法用常规方法取出，又想到如果拆下床头箱，安装的时候就有繁琐的校正过程，索性不取了。

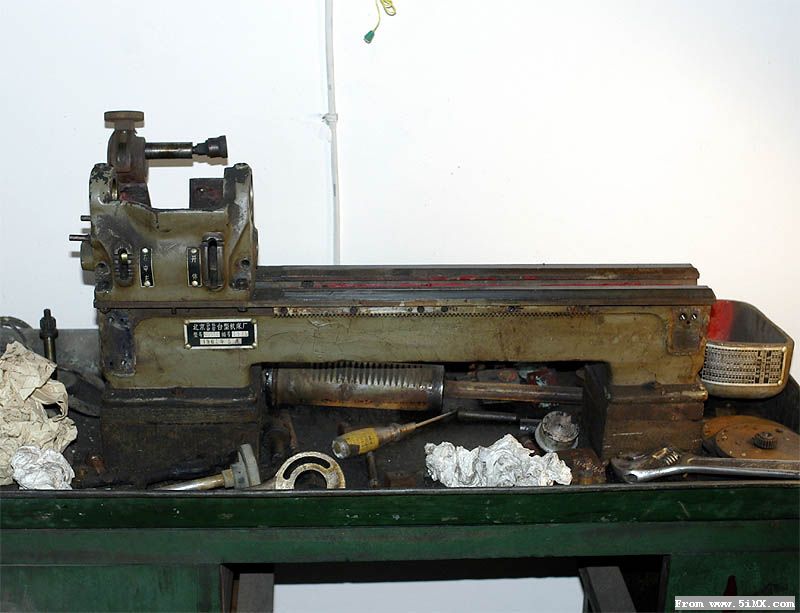

从图中可以看出，床身污垢很多

公私合营，1961年生产。此床比坛子上很多朋友还要年长啊！！
公私合营仅仅搞了几年的时间，此床也是一个特殊历史时期和历史事件的见证！！

这些是部分拆卸下来的零件，主要是拖板部分。大中小拖板和部分尾座。

开始清洗，如果你不希望在吃饭的时候，大家都对你敬而远之，嫌你满手柴油臭味，那么你就买双厚乳胶手套带上吧，像我一样。对于各种油，我讨厌汽油的气味，柴油的可以忍受，煤油当然更可以忍受。

这是小拖板，请你仔细看，其实不用仔细看，瞅一眼就可以看到。在小拖板和刀台的结合平面，有明显的手工刮削痕迹，这至少说明了此床的做工是非常细致的。看看现在生产的各种小床，有几个是人工刮削打磨出来的？？

到处都是人工刮削的痕迹，现今少有啊！！！

这是清洗干净之后的部分零件，

这是另外一些清洗干净的零件，正中的两个齿轮是挂轮。这幅图里面就差长丝杆了。长丝杆比较精贵，专门放在了一旁。

床身也洗刷了，比原来好多了

床头箱，导轨内侧等各处，都洗涮了。

做完这些，看了看表，呵呵，都晚上11点40了，今天就只有收工啦。赶紧赶回家，家里还有人等着问我话的人，还得好好解释一番啊！！

未完待续，请大家关注！！！

小李探花 · 发表于 2006-6-23 02:10

这个东东花了多少米?

哈色勃莱德 · 发表于 2006-6-23 02:19

说多不多，说少不少，整整2000米（包括短途运输费用）。

shenxinsx · 发表于 2006-6-23 07:47

好东西............

htlp · 发表于 2006-6-23 07:56

好东西,有点贵.

shenxinsx · 发表于 2006-6-23 08:11

主轴是轴套的？．．．．．．．．．．．．．

wsllm · 发表于 2006-6-23 08:14

2000块是不是包括这个床桌在内?我的床好象跟这个床一个样子,但有床桌

哈色勃莱德 · 发表于 2006-6-23 08:34

主轴是轴套的，轴套不好吗？？
2000元包括所有的东西，当然包括桌子，还包括接油盘里面一些杂七杂八的零件。

5961824 · 发表于 2006-6-23 08:45

那时的产品除材料差些，做工很好，尤其是导轨面全是手工刮研。

wsllm · 发表于 2006-6-23 08:48

主轴是轴套的，轴套不好吗？？我也想高清楚

中原剑客 · 发表于 2006-6-23 09:05

niou
,,,,,,,,,

lbdcq · 发表于 2006-6-23 09:07

好东西！从配合面看，此床摩损很小。看油漆和外观，40多年了，说明机器保养还是不错的。确实是精工细作之物。
2000元的价格可以接受，让我选择的话，我肯定选它而不是现在生产的5000元内的东西。

哈色勃莱德 · 发表于 2006-6-23 09:11

那我来给您讲讲
轴承有很多种，按大类分有滚动轴承和滑动轴承。
滚动轴承按滚子分有滚珠轴承、滚针轴承等，按用途分有向心轴承、锥形轴承、平面推力轴承等等
滚轴承的缺点是：
1 承受冲击载荷能力差
2 高速运转是噪音很大
3 寿命较短

滑动轴承常见的有轴套轴瓦等，此轴承通是由巴氏合金或者青铜，黄铜，灰铸铁等相对较软的材料制成的。
滑动轴承的特点是
1 承受冲击载荷能力很强
2 运转时的稳定度和精度都较高
3 寿命相对较高

[ 本帖最后由哈色勃莱德于 2008-7-28 21:19 编辑 ]

lens · 发表于 2006-6-23 09:14

你能把那个皮带发个PP上来吗，我的C0618缺一条皮带，现在买不到那麽小的，谢谢！

lbdcq · 发表于 2006-6-23 09:19

“主轴轴承采用轴套轴瓦，是一种标准形式，我没见过什么车床主轴是使用滚珠轴承的！！”
呵呵，纠正一下，为了降低成本大和规模生产，现在的车床主轴都是使用滚动轴承的。

哈色勃莱德 · 发表于 2006-6-23 09:24

也许是我接触的都是老东西吧，反正C620 C630 CM1640-1这些车床都不是滚动轴承。

皮带可以用缝纫机皮带代用，我试过，其实用O型三角带也可以，当然这样不正规。

wsllm · 发表于 2006-6-23 09:41

C0618的车床是用的A型皮带轮,和洗衣机的皮带轮相似可以到买洗衣机配件的地方看看,大小的话,要以你的皮带轮和机床的距离而定,我的车床也是这么配的

[ 本帖最后由 wsllm 于 2006-6-23 09:44 编辑 ]

Isad · 发表于 2006-6-23 10:04

老东西皮实啊，羡慕ing

5961824 · 发表于 2006-6-23 10:18

同意15楼说的对。使用滚动轴承还可以提高主轴的旋转精度和寿命其强度是轴套轴瓦不可比拟的。如条件允许的话，可改为轴承支撑，左边用角接触求轴承右边用深沟球轴承。毕竟这是小机床。

wsllm · 发表于 2006-6-23 10:56

难道能自己把主轴改成轴承的,恐怕不容易吧
