新一代KK飞控：KK21 EVO之初体验

KK21EVO AutoPilotREVIEW

作者：Himalaya

前置声明:
心态阳光的人受尊敬。你的心态多阳光，言论就有多阳光....反之亦然。

序：

提起KK飞控，一直以来的印象就是简单、廉价、处境尴尬。因为简单廉价，似乎是新手最适，但它只有三轴陀螺无加速度计，无自稳能力，结果新手驾驭不了，反而要老道玩家才耍得起来（最好有直机操控经验）。这就造成它的定位高不成低不就，市场表现一直在边缘徘徊。尤其近年来开源飞控百花齐放，APM/MultiWii/CC3D各个搞的风生水起，只有KK似乎仍然在边缘徘徊。这不是没原因的，看看老KK的板子就明白。竟然还在用十年前的单轴陀螺仪传感器，三片按XYZ摆放拼起来凑够3轴…..

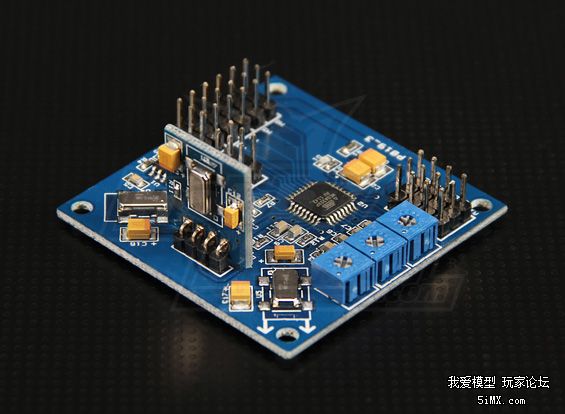

老版KK，3个陀螺传感器拼出3轴

进化，迟早是要来的。半年多前出现了KK2，传感器终于换成了流行的单片3轴陀螺+3轴加速度计MPU6050，KK终于可以自稳了，易用性空前提高。前阵子我又拿到了最新的KK21 EVO，既然叫“EVO”（evolution:进化），那就到底看看进化了哪里。迫不及待体验一把。

静态篇

一，包装

一个PP材质的透明塑料盒，里面是垫着减震泡沫的控制板，内容物一览无余。因为带有玻璃LCD，减震是必须。

二，开苞，见真容。

开盖。一块控制板和一个蜂鸣器，OVER。

控制板正面，带按钮和LCD，这是要甩开电脑单干的节奏。。。

控制板反面，各个插口定义一目了然。

说明书真没有！只有一张纸说明跟KK2.1.5的区别。KK2.1.5的电子版说明书在Hobbyking找到了。

http://www.hobbyking.com/hobbyking/store/uploads/684120529X487876X34.pdf

说明：

KK21EVO是基于KK2.1.5改版而来，主控MCU的固件完全兼容2.1.5。区别是KK21 EVO增加了一小片MCU，专门用来将Futaba S-BUS 或 DSM卫星接收机信号翻译成标准的多路PWM，解决了KK2.1.5不能直接使用S-BUS（需要专用的信号反相器）的弊端。这两个MCU独立工作，井水不犯河水，左上方的按钮就是附加的MCU设定之用。另外，EVO的LCD也比2.1.5的更大更痛快。

KK2.1.5

KK21 EVO

三，重量对比

手里的开源飞控除了KK只有CC3D，这明显不公平，CC3D没有按钮没有屏幕，甚至连插针都被我去掉了两组，改成了横向的，当然轻的要命了。。。权当一个参考吧。

飞控板+蜂鸣器，重量与带外壳的商品飞控DJI NAZA LITE（25g）相当，但比它多了按钮，多了LCD。

再比比尺寸，各种不公平。

四，装机

多了屏幕，立刻就脱离了死气沉沉的PCB，就像有了眼睛，灵气出来了。

不要责怪我不讲究，居然不懂把飞控安装在重心位置。我是真没想出来办法，如何让它居中，而又能方便地阅读屏幕和按键操作，除非电池下挂。。。然而我的S500是反向安装，用四条臂兼作起落架，肚皮下面放电池是决计行不通的。何况中心板巨大的面积只放一块小小的飞控板，也是浪费得可耻。。。

记得蜂鸣器的贴纸要揭掉，否则声音跟蚊子哼哼差不多。

五，微小改装

装机，最恨的就是各种冗长的电线哩哩啦啦洛里啰嗦没完没了。。。我花了一分钟用力想，为什么这个蜂鸣器要做成单独插上去的，而不是直接装到板子上？ 莫非就是为了图安静的飞友能省下一克重量？ 。。。。果断改装！

这下清爽了，去掉啰嗦的连线，蜂鸣器直接上身，不妨碍任何功能和操作。

Himalaya

六，上电、设置

装机过程没有任何障碍。各个桨的编号和正反转都在屏幕上有显示，万无一失。

状态、电压、温度….一切都在屏幕上一目了然。习惯了它，那些费解的各色LED闪灯真是不堪回首。

掰杆激活，有明确的文字 + 声音告知。

按MENU键，所有的设置项目都在屏幕上，操作方式就如同你N年前用过的那部手机，无需说明书即可轻松上手。操作***响应实时。

有了一块能发光的屏幕，科技感、高大上感立刻出来了。瞬间自我膨胀藐视各种昂贵的高大上飞控了。屌丝逆袭的窃喜有木有。

动态篇：试飞

一旦来到外场，KK21 EVO的优势就更加明显了。飞起来，不合适，降落，调参数，十秒钟后再次起飞！即使需要频繁反复调试的处女航，也是一机+一控足矣。相比而言俺的下面这个飞控也是单机作战，但仍然需要带一把小改锥，且只支持四旋翼，且无LCD只能看着闪啊闪的LED灯对照说明书设定，且可调参数一只手即数的过来，且价格几乎翻倍。。。。

KK2.1.5的说明书建议的调参顺序是关闭自稳，先调P再调I，然后打开自稳再调节一下自稳的P，完事。实际上用缺省值飞就已经很不错了。

试飞中我刻意把PI参数调节的比较激进，P=80，I=10。总体感觉仍然偏向稳定，而不是CC3D那样疯狂般的运动性，更像NAZA 那种稳定中带点肉的手感。当然，垂直方向上一定比NAZA强得多。KK21 EVO爬升速率无限制，全油门猛蹿高，速降急刹停都没问题。相比较起来NAZA的限制速率实在难受，姿态模式下不敢做任何激烈动作，手动模式又没有自稳。。。

Himalaya

结语

KK21 EVO实际上就是直接支持了S-BUS和卫星接收的 KK2.1.5，是对后者的重大改进。如果不想带一堆罗里吧嗦的东西，只想简单纯粹的出去飞飞，那么KK21 EVO就非常适合。从设置到调参，无需任何其它设备，摆脱了PC与手机的束缚，独 立！自由！ XX。。。。Oops，差点一不小心说出敏感词。

优点

● 完全单独运作，设置/调参…全程无需PC/本本/iOS/Android….任何IT物件。随飞随调，简单方便。

● 操作方式简单、直观，类似你N年前用的那部手机，无需说明书即可轻松上手。

● 有自稳，飞行特性良好。新手老手皆宜。

● 支持几乎所有想得到的多旋翼布局，旋翼数1、2、3、4、6、8，包括电机+舵机混合形式。

  相对而言那些“品牌”飞控就显得不那么好玩了。

● 即使没有现成的旋翼布局，也可以用菜单内置的 MixerEditor自己创造一个。

   Mixer Editor 还可以针对重心不在中央、各臂角度不同长短不一的异型机架做最优化动力配比设定。

● 有可调节的电压监测，利用自身的蜂鸣器，可省去BB响。（不要飞太远否则听不清）

● 有人机交互能力，带LCD，随时随地，状态一目了然。

● 有人机交互能力，带蜂鸣器，每个操作立即得到反馈。激活/锁定都有声音提示。
   即使炸机进了荒草灌木，只要持续掰杆就会持续鸣叫，掰杆即叫，松杆即停，大大方便寻机。

● 相对于Hobbyking版2.1.5，直接支持S-BUS。

（俺本人，从前年起：不支持S-BUS的一律不考虑）

● 价格仍然便宜。

●●●●

遗憾：

● 有得必有失。因为有按键和屏幕，只能摆在中心板顶面，无法像其它飞控那样放到下层底板去。除非不再做任何调节。

● 未提供远程调参。大概是因为把它落下来调参实在太过方便了吧。

● 体积/重量略大。算是它拥有交互能力的代价。

● 飞行特性倾向于稳定，而不像CC3D那样强调运动。

● 蜂鸣器外置，略显繁琐。

● 调节数值时，没有回归缺省值的按钮。Factory Reset只能全部设置重设为出厂值。

● 未提供USB接口，对于那些懒得一样一样调参，想直接拷别人现成的设置文件的模友略显不便。

●  LCD纵使万般可爱，但毕竟是块玻璃，请避免炸机。如果一定要炸，最好别脸朝下。。。。

感谢列位赐览。
