初学cad 画了个y6 大家看看行吗

查看数: 1019 | 评论数: 16 | 收藏 0

关灯 | 提示：支持键盘翻页<-左右->

帖子模式

兄弟我

发布时间: 2014-4-28 20:23

正文摘要:

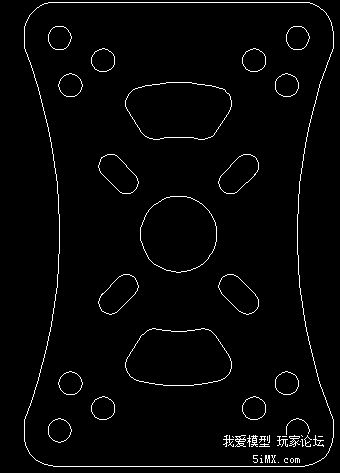

本帖最后由兄弟我于 2014-4-28 21:26 编辑 25mm管，轴距562,13寸碳纤桨，打算用4822 690kv，铂金30a，apm，快拆桨座，电机座是照某宝临摹的，两片中心版和六个电机座一张400x250正好放得下，预计成本500 ...

stardust 发表于 2014-4-29 16:56

兄弟我发表于 2014-4-28 21:52
500会不会太小了，标准是什么，是桨尖扫到中心板边上吗？

我是说500块钱。。。。

欢迎继续阅读楼主其他信息

主题

没有相关信息

没有相关信息

没有相关信息

pclna 发表于 2014-4-29 09:45

一套500 还不贵

weiyafeng 发表于 2014-4-29 09:30

还行

兄弟我 发表于 2014-4-29 09:19

HJHZJY 发表于 2014-4-29 09:18
看看管夹尺寸呗，apm尺寸，只要你想知道，办法是有点，雕刻碳板我可以(⊙o⊙)哦
来自安卓客户端

好的，谢谢

HJHZJY 发表于 2014-4-29 09:18

兄弟我发表于 2014-4-29 09:10
是啊，但是有些数据不知道，比如说减震神器的尺寸，还有25mm管夹安装好的高度，不知道配多高的铝柱

看看管夹尺寸呗，apm尺寸，只要你想知道，办法是有点，雕刻碳板我可以(⊙o⊙)哦
来自安卓客户端

兄弟我 发表于 2014-4-29 09:10

HJHZJY 发表于 2014-4-29 08:16
图纸太单调，电池架安装孔，GPS支架安装孔，电调固定什么位置，也得想想怎样绑定啊！飞控减震可以自己设计 ...

是啊，但是有些数据不知道，比如说减震神器的尺寸，还有25mm管夹安装好的高度，不知道配多高的铝柱

HJHZJY 发表于 2014-4-29 08:16

图纸太单调，电池架安装孔，GPS支架安装孔，电调固定什么位置，也得想想怎样绑定啊！飞控减震可以自己设计个，云台挂处设计，中心板之间用铝柱支撑得有孔吧！还有打算什么电池，是单块还是多块并联，电池架都得兼容啊！电池架支持重心调节！
来自安卓客户端

HJHZJY 发表于 2014-4-29 08:08

我可以给你雕刻中心板，
来自安卓客户端

玄宇简爱 发表于 2014-4-28 23:53

学习的顶一下

兄弟我 发表于 2014-4-28 22:15

aleix 发表于 2014-4-28 21:55
我用这个管夹，http://item.taobao.com/item.htm?_u=str379c1e9&id=36377148810
可以折叠，这样更省地方！ ...

这个好

aleix 发表于 2014-4-28 21:55

我用这个管夹，http://item.taobao.com/item.htm?_u=str379c1e9&id=36377148810
可以折叠，这样更省地方！

兄弟我 发表于 2014-4-28 21:52

stardust 发表于 2014-4-28 21:32
最好先买电机和管夹，到手后自己测数据，再画板子，500差不多够了

500会不会太小了，标准是什么，是桨尖扫到中心板边上吗？

stardust 发表于 2014-4-28 21:32

最好先买电机和管夹，到手后自己测数据，再画板子，500差不多够了

兄弟我 发表于 2014-4-28 21:23

zmin21 发表于 2014-4-28 21:11
细节图没来...

来了

zmin21 发表于 2014-4-28 21:11

细节图没来...

小狼的尾巴 发表于 2014-4-28 20:58

沙发，不懂四轴设计。。。。

初学cad 画了个y6 大家看看行吗
